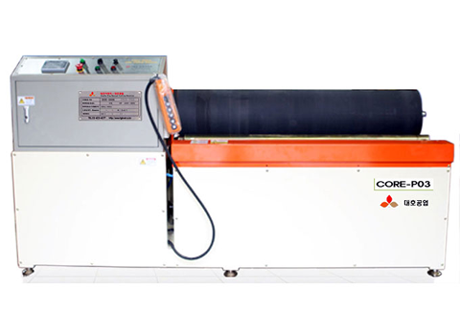

코아패킹 지관절단기 Φ300~Φ500지관컷팅 겸용
1. 제안서 개요
▶ 지관에 쿠션층이 있는 두꺼운지관 절단에 사용되며,
코아철판, 두꺼운필름을 권취할 때 사용하는 대형지관 절단용으로 사용.
제지용지관,탄소섬유지관,압출지관,연마지관,스폰지지관,파치먼트지관
- 철강산업 : 중소 코일철강 가공업체의 슬리터 쉐어라인 제작,
- 기존 지관절단기의 절단시간 과다
- Φ300,Φ400,Φ500 지관 절단을 위해 각 치수별 지관 절단기 필요
- 톱날 지관절단기 사용시 먼지발생 과다 및 지관절단원의 안전문제가 큼
- 톱날 지관절단기 사용시 절단면이 고르지 못하며 절단치수가 정확하지 않음
- 1대의 설비에서 샤프트 교체 없이 ?300~?500 사이의 지관절단 가능
- 하이스재질의 원형 나이프 절단을 통해 지관절단시 먼지 발생 최소화
- 절단시 먼지발생이 거의 없으므로 실내에 설치가 가능
- NC 방식의 자동 치수 절단방식 채택으로 매끄러운 절단면과 정확한 치수 절단가능
- 지관절단원의 안전 사고 감소효과
- 제원 : 2100 * 900 * 760 (약700KG)
- Cutting Speed : 1EA/40SEC (Φ500*25T 기준)
- 회전속도 : 50~150 RPM (인버터 속도 조정)
- Servo Motor 이송속도 : 100 RPM
- Cutting Naife : Φ150*2T , 하이스 재질
- 위치제어방식 : 터치판넬 / 카운터 방식 선택
2. 제안배경
- 기존 지관절단기의 절단시간 절약해결
- ∅300,∅400,∅500 지관 절단을 위해 각 치수별 지관 절단기 가능
- 톱날 지관절단기 사용시 먼지발생 과다 및 지관절단원의 안전문제 해결
- 톱날 지관절단기 사용시 절단면이 고르지 못하며 절단치수가 정확히 맞춤해결
